Tubo Estruturado de PVC BR Loc DN 2000 mm para Drenagem Pluvial - Galeria, Bueiro e Rede Enterrada - Barra 6 m

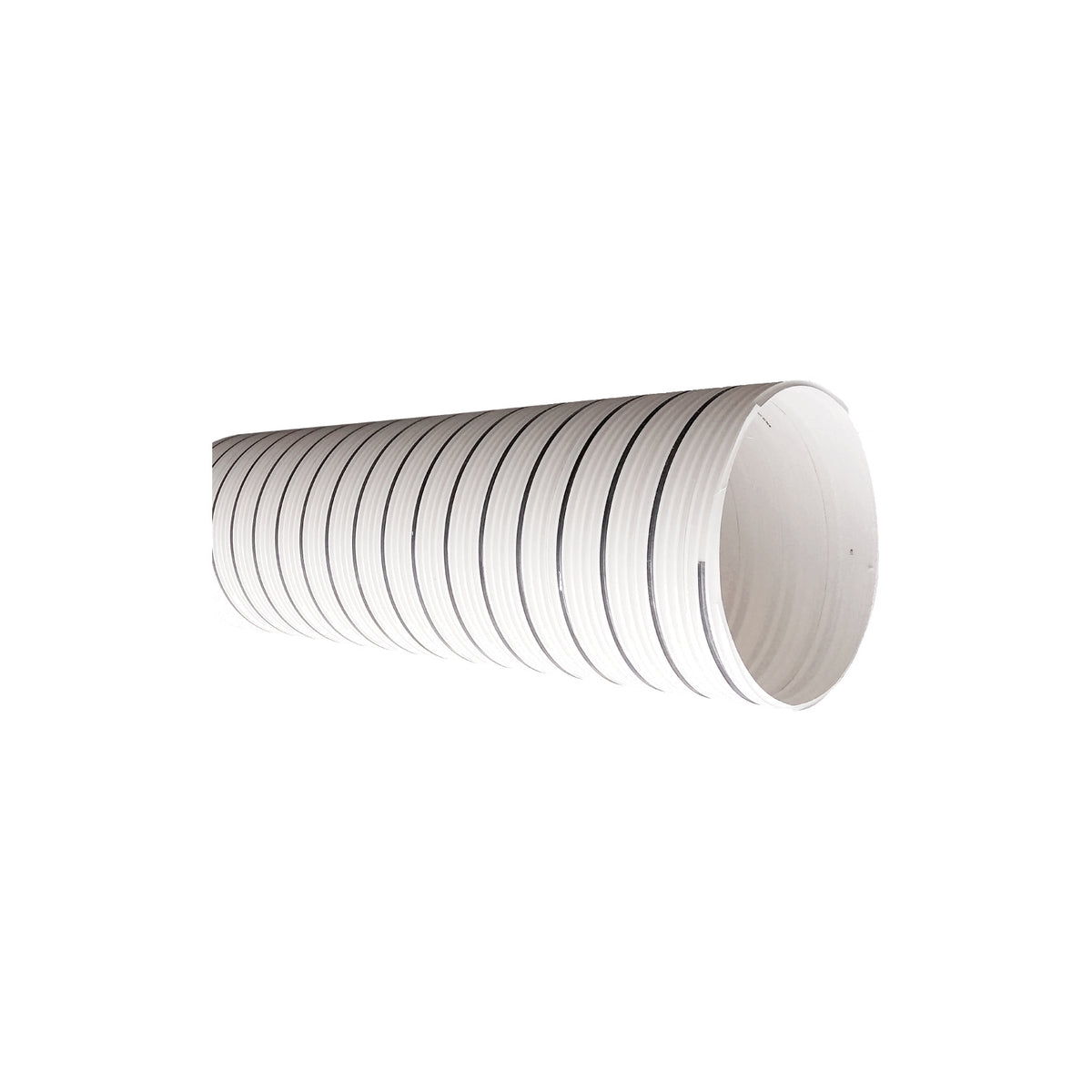

Tubo BR Loc de PVC de parede estruturada, produzido por enrolamento helicoidal de perfil extrudado, para rede enterrada de águas pluviais em escoamento por gravidade. DN 2000 mm, diâmetro externo 2074 mm, rigidez anular 2 kPa, atendendo aos requisitos da ABNT NBR ISO 21138-3. Entregue em barra de 6 metros com a luva de acoplamento montada.

O que este tubo resolve na obra

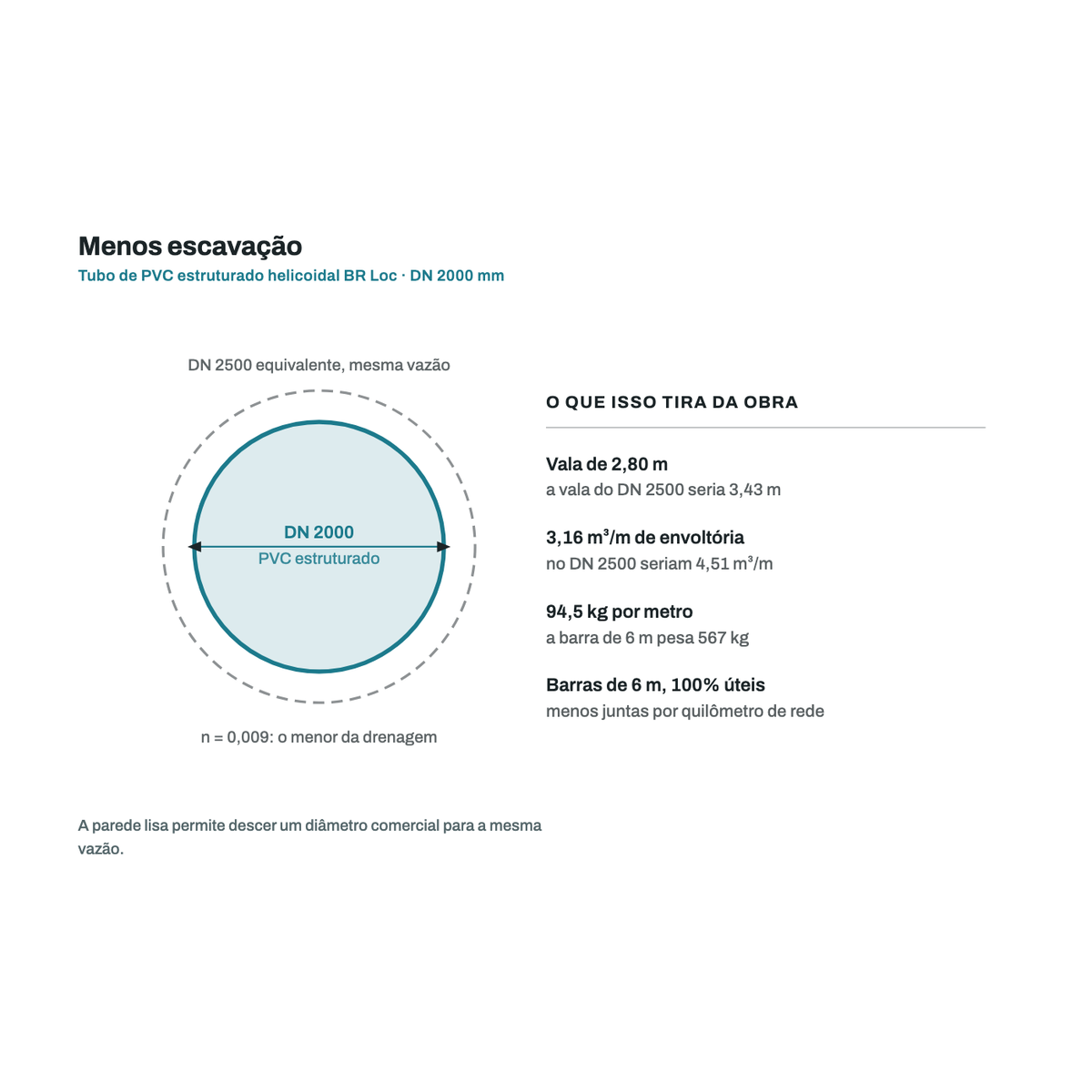

• Vala mais estreita. Com o coeficiente de Manning de 0,009, o DN 2000 mm faz o serviço de um tubo de concreto de cerca de DN 2500 mm na mesma vazão e declividade. A largura mínima de vala cai para 2,80 m e o consumo de envoltória para 3,16 m³ por metro.
• 94,5 kg por metro. Uma barra de 6 metros pesa 567 kg, o que dispensa guindaste na maioria dos diâmetros e libera a frente de serviço mais rápido.
• Nada se perde na emenda. A união é por luva interna, sem ponta e bolsa, então os 6 metros da barra viram 6 metros de rede.

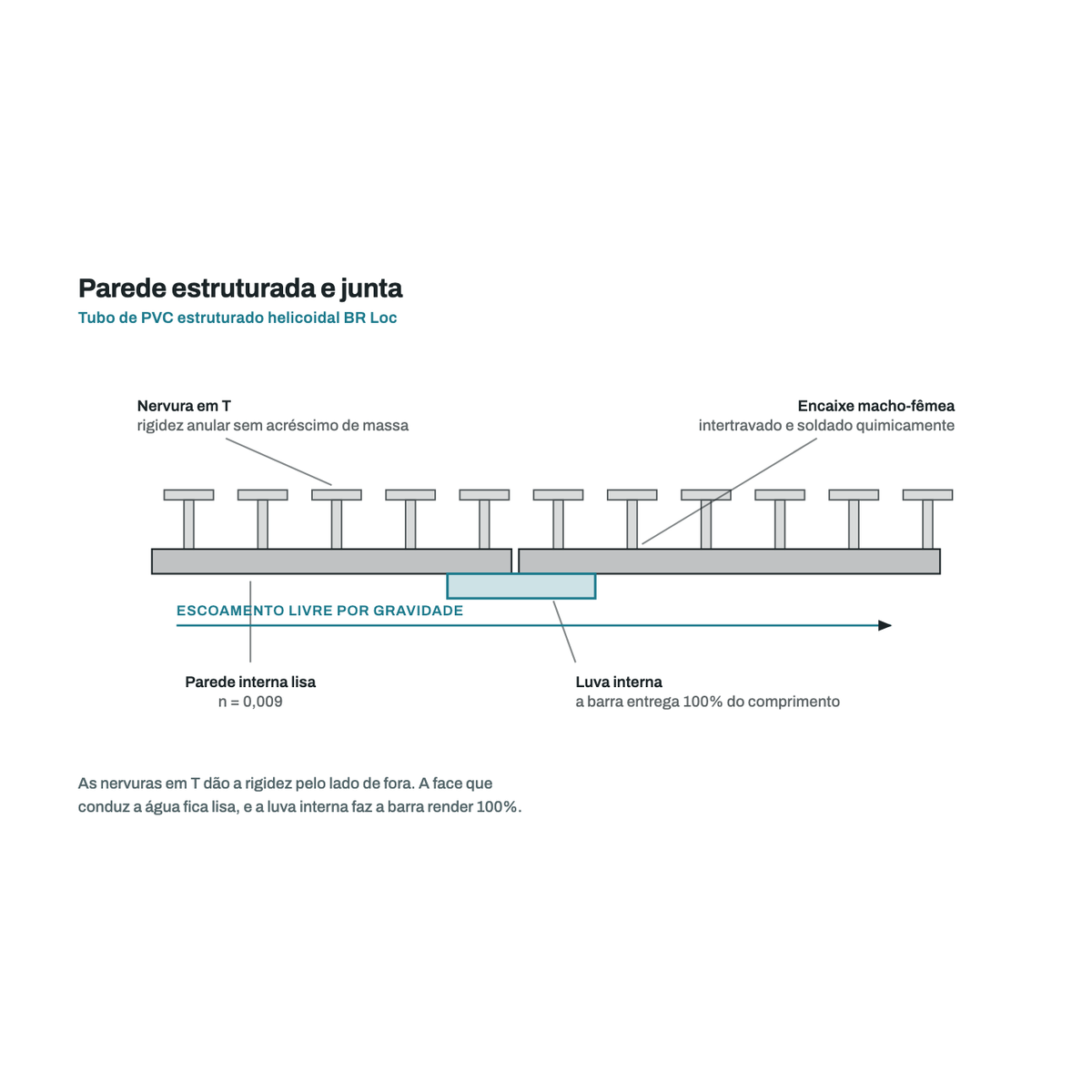

• Rigidez pela geometria. As nervuras em T elevam o momento de inércia do perfil, entregando a classe de rigidez com uma fração da massa de um tubo de parede maciça. O PVC tem módulo de elasticidade de 2.950 MPa, cerca de três vezes o do PEAD.
• Aguenta o solo agressivo. Impermeável, inerte aos efluentes de drenagem pluvial e resistente a solos ácidos e alcalinos, com desgaste por abrasão muito menor que o do concreto.
• Menos emendas por quilômetro. Barras longas reduzem os pontos sujeitos a infiltração, exfiltração e entrada de raízes.

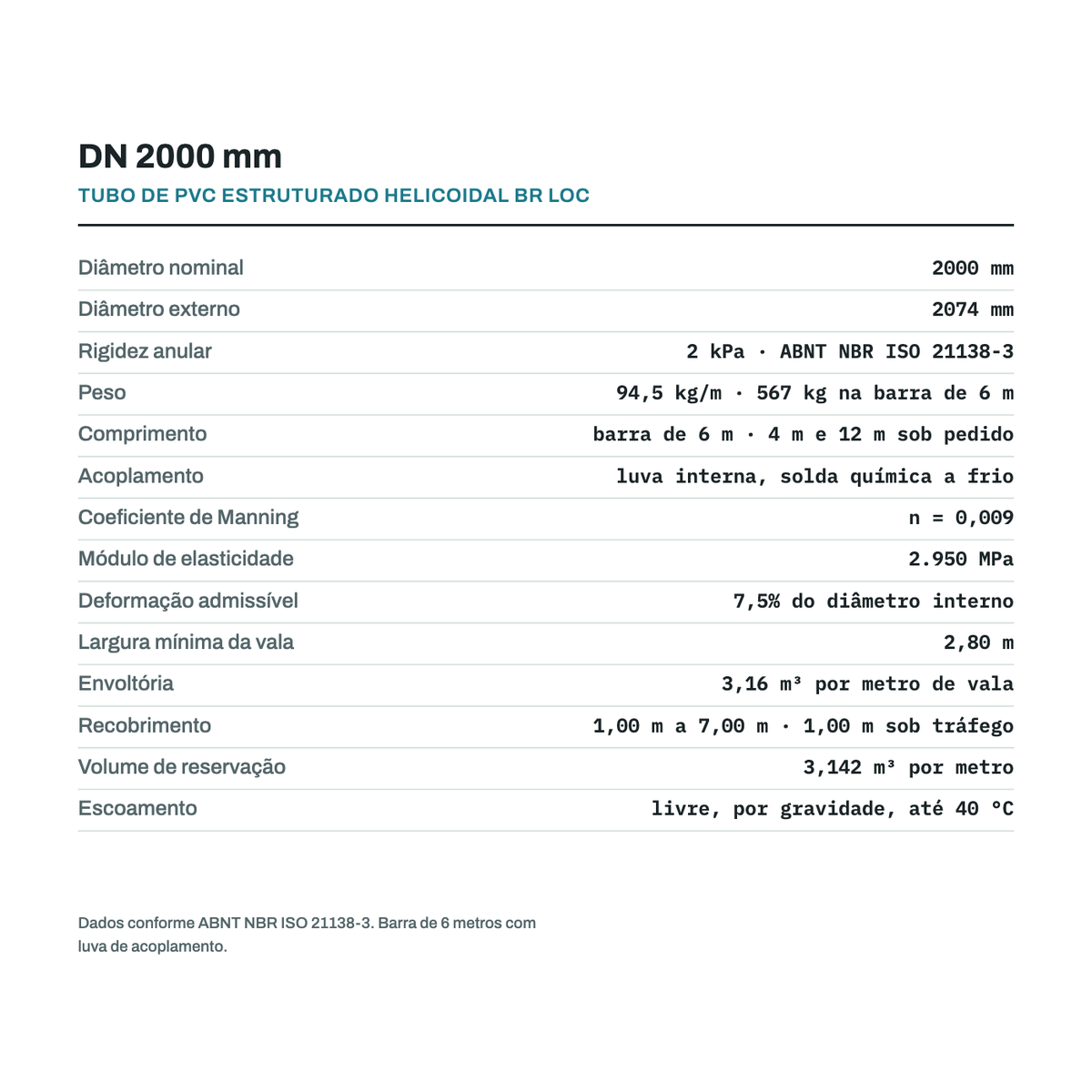

Especificação técnica

Dados para o projeto e para a obra

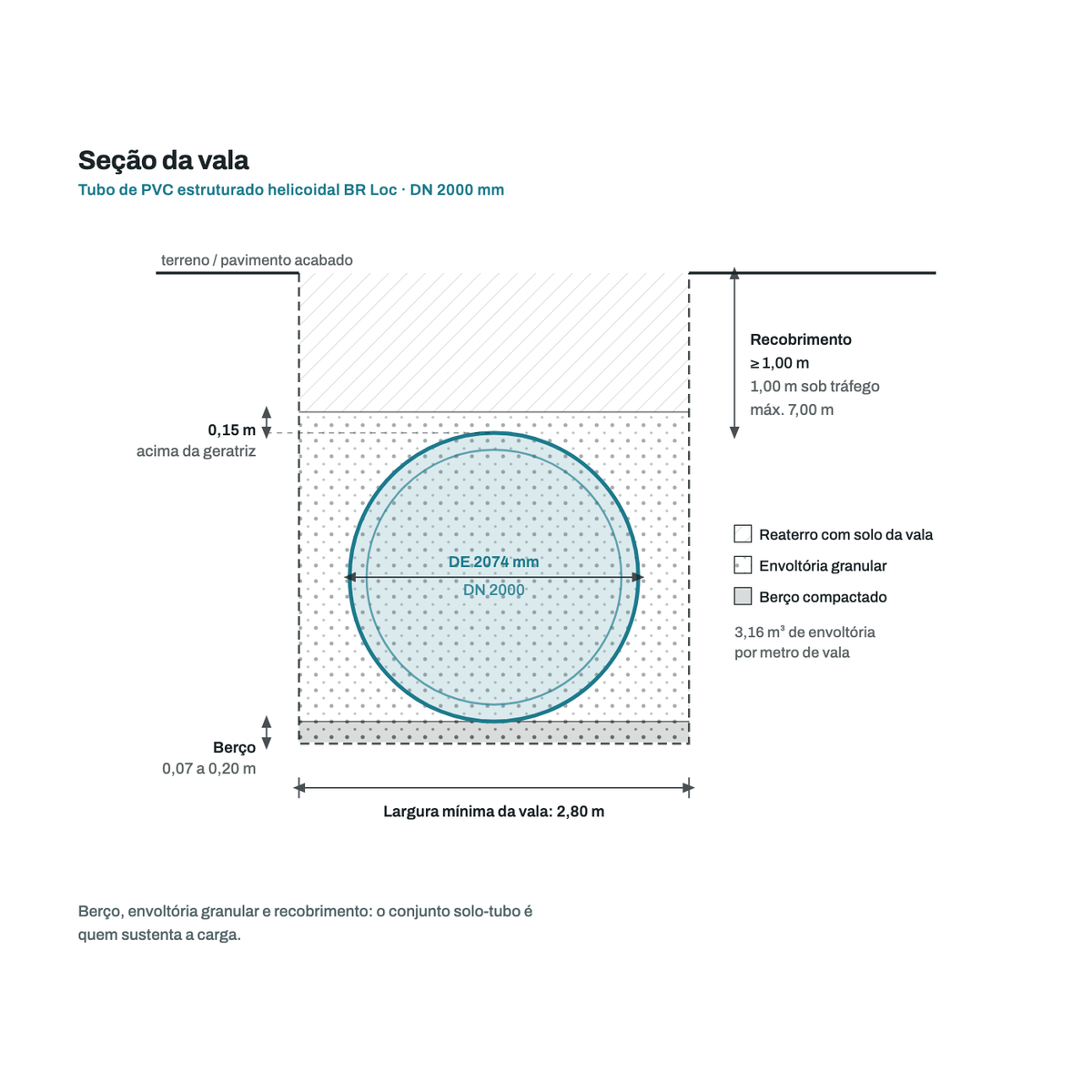

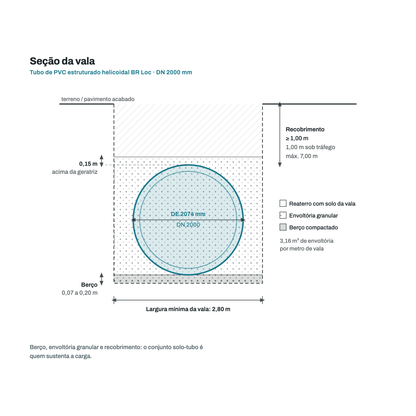

Em vias com tráfego rodoviário, recomenda-se recobrimento mínimo de 1,00 m sobre a geratriz superior, medido até a superfície acabada do pavimento. Em redes múltiplas, a distância livre entre tubos deve ser de no mínimo metade do diâmetro, nunca inferior a 0,50 m (1,00 m para diâmetros acima de 1.800 mm).

Aplicações

• Drenagem pluvial urbana e industrial: galerias, bueiros, redes coletoras e ligações de bocas de lobo
• Drenagem de rodovias, ferrovias, aeroportos e portos
• Reservatórios enterrados de contenção de cheias e de reuso de água
• Drenagem subsuperficial agrícola e canalização de pequenos córregos
• Substituição de canais de adução em PCH e CGH
• Dutos de ventilação e exaustão, aeração de armazéns graneleiros
• Formas para pilares, caixões perdidos em pontes e viadutos, revestimento de poços e caixas de passagem

O que está incluído no fornecimento

Tubo em barra de 6 metros com a luva de acoplamento já instalada em uma das extremidades. O adesivo de solda química é vendido separadamente: consulte o consumo indicado acima para dimensionar a quantidade por obra.

Normas de referência

ABNT NBR ISO 21138-3 (tubos de PVC de parede estruturada para redes enterradas sem pressão), ISO 9969 (determinação da rigidez anular), NBR 7188/2013 (cargas móveis rodoviárias), NBR 15073 (área de perfuração, para a versão dreno), ASTM F794, ASTM D2412, ASTM D2321, AASHTO M304, DIN 16961 e UNE 53994.

Perguntas frequentes

Serve para esgoto ou para linha pressurizada?
O tubo é para escoamento livre por gravidade, sem pressão interna. Para efluente sanitário, consulte a equipe técnica antes de especificar.

Posso usar em travessia de rodovia?

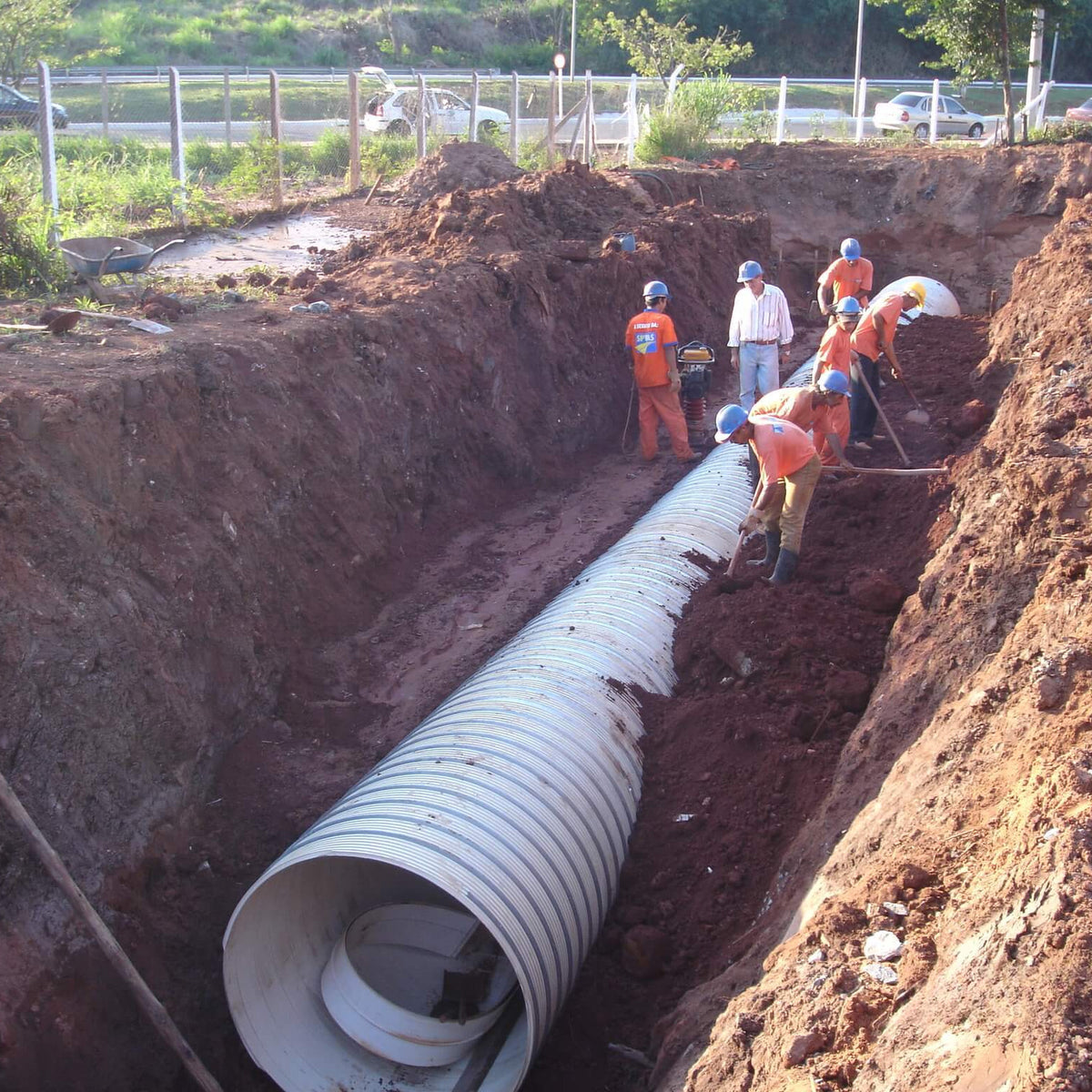

Sim, desde que respeitados o recobrimento mínimo de 1,00 m, o solo de envolvimento granular e a compactação indicada. O sistema solo-tubo é o que absorve as cargas de tráfego.

Como é feita a emenda?
Por luva interna com adesivo de solda química a frio, aplicado nas duas superfícies previamente limpas e secas. Em diâmetros acima de 1.200 mm, a luva é posicionada por dentro e fixada com rebites ou parafusos autobrocantes a cada 30 cm.

Qual a diferença para o tubo corrugado de PEAD?
O PVC tem módulo de elasticidade cerca de três vezes maior, o que permite atingir a mesma rigidez anular com parede mais fina, e mantém a rigidez por mais tempo ao longo da vida útil. O manual do produto registra ainda a alta resiliência do PVC, que mantém o módulo de elasticidade constante ao longo dos anos.

Vocês cortam em outros comprimentos?
Sim. Barras de 4 m e 12 m e comprimentos especiais são produzidos sob pedido, assim como diâmetros intermediários e conexões (joelhos, curvas, reduções, junções e inspeções) de 200 mm a 3.000 mm.

Precisa de ajuda para dimensionar?

Envie a vazão de projeto, a declividade disponível, a altura de recobrimento e o tipo de solo. Nossa equipe retorna com o diâmetro adequado, a classe de rigidez, o volume de envoltória e a quantidade de adesivo por junta.
